Introducción
- Autor: jEsuSdA 8).
- Fecha: 11-01-06.

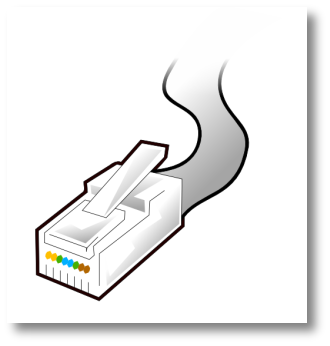

Vamos a ver de manera sencilla y escueta cómo se debe grimpar un cable UTP con conectores RJ-45 para conectar dos PCs mediante tarjetas de red Ethernet sin necesidad de usar HUBs o Switches.
Existen varias maneras de fabricar estos cables. La que aquí os propongo es la que se conoce con el sobrenombre de CABLE CRUZADO y que no es otra cosa que grimpar un conector RJ-45 siguiendo la norma 568-A en un extremo y la norma 568-B en el otro.
Si lo que queréis hacer es conectar más de 2 PCs, entonces necesitaréis usar concentradores o conmutadores (HUBs o Switches respectivamente). Echadle un vistazo al tutorial Cómo grimpar un cable de red RJ-45 para una LAN Ethernet.
Volver al inicio de este documento
Antes de Empezar
Necesitamos básicamente tres cosas:
- Cable UTP de categoría 5.
- Conectores RJ-45.
- Una grimpadora, tenazas especiales para grimpar.
Las grimpadoras son caras, así que si no las vas a usar mucho trata que te las preste algún amigo.
Volver al inicio de este documento
Manos a la Obra
El proceso es muy sencillo, pero delicado. Lo primero es medir bien la longitud del cable y cortarlo a la medida deseada.

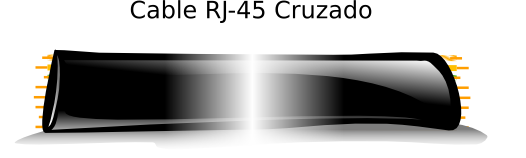

Luego retiramos entre 1.5 y 2 centímetros del recubrimiento del cable en los extremos. Observad como el cable es, realmente, un manojo de cables de colores más finos trenzados entre sí por pares. Es por esto que a este tipo de cable se le conoce también como de par trenzado.

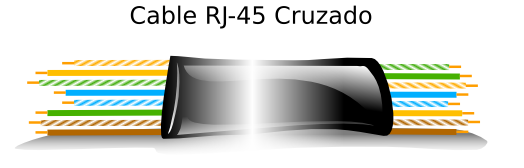

El siguiente paso es destrenzar los cables pequeños y realizar un corte limpio de modo que todos queden bien emparejados y ninguno sobresalga ni mida más que el resto.

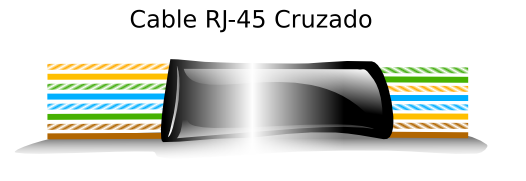

Introducimos con cuidado todos los cables en el conector RJ-45, de izquierda a derecha, según el orden de color siguiente:
En un extremo:
- Blanco-Naranja
- Naranja
- Blanco-Verde
- Azul
- Blanco-Azul
- Verde
- Blanco-Marrón
- Marrón
En el otro extremo:
- Blanco-Verde
- Verde
- Blanco-Naranja
- Azul
- Blanco-Azul
- Naranja
- Blanco-Marrón
- Marrón
Es extremadamente importante que el orden de los cables en cada extremo sea este y no otro. Si nos equivocamos, el cable no servirá.

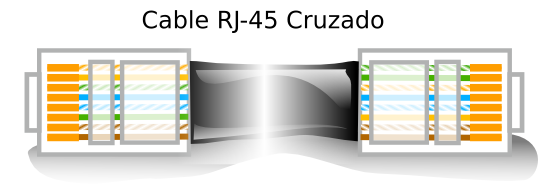

Finalmente metemos cada cabezal con los cables dentro de las tenazas grimpadoras y apretamos fuerte. Las chapas metálicas del cabezal deben perforar cada cable y así hacer contacto con el hilo conductor interior. Si hay algún cable que no llegue a hacer contacto de manera correcta con las chapitas metálicas, entonces el cable no funcionará.
Ahora sólo tenemos que enchufar cada extremo a la tarjeta de red de cada uno de los dos equipos. ¡Ya los tenemos conectados!.
Volver al inicio de este documento
Notas
Para comprobar si el cable funciona o no se puede usar un testeador de cables. Es un artefacto al que se conectan los dos extremos del cable y realiza una serie de pruebas para validar el cable. Sin embargo su precio es elevado, así que la solución de "andar por casa" es, una vez conectado el cable en los dos ordenadores, probar la conexión haciendo ping de uno a otro.
Es ante todo conveniente tener siempre más terminales de los que creamos necesarios, ya que si un cable no funciona, se debe cortar y volver a grimpar, los terminales, una vez grimpados, no se pueden reutilizar.
